교육 프로그램 개요

본 교육 프로그램은 FJDynamics LiDAR 스캐너를 실제 업무에서 즉시 활용할 수 있도록 설계된 실무 중심 교육 과정 입니다. 단순한 장비 사용법을 넘어서 현장스캔 > 데이터 처리 > 활용 방향 이해까지 하나의 완성된 워크 플로우를 경험하실 수 있습니다.

당사는 그동안 현장 기술 지원 경험을 바탕으로, 고객이 장비 도입 이후에도 안정적으로 운용하고 성과를 낼 수 있도록 체계적인 기술 지원 서비스를 제공합니다.

교육 대상

라이다 스캐너를 처음 도입한 고객
현장 스캔은 가능하나 데이터 처리 및 활용에 어려움을 겪는 실무자
Trion Model 소프트웨어를 활용한 특화 기능인 2D 도면, 단면 분석, 현장 측량, 임업 관리 등의 세부 교육이 필요한 사용자

1 단계: 스캐너 소개 및 실습 (40분)

구 분	주 요 내 용	소 요 시 간
스캐너 개요	FJD Trion 스캐너 하드웨어 구성 요소 스캐너 및 배터리 관리 요령	5분
스캐너 세팅	스캐너 하드웨어 조립: 베이스 플레이트, 배터리, RTK 장착 조립, 케이블 연결 전원 및 LED 표시등 확인 Trion Scan(모바일 스캔 제어 SW)와 스캐너 연결 확인 GNSS 설정 및 신호 수신 확인	5분
현장 스캔 실습 - 스캔 기법	스캔 경로 계획 및 Loop Closure 개념 최적 이동 속도 및 유의 사항 Trion Scan(Mobile 스캔 제어 SW): 스캔 궤적(Trajectory) 품질 확인 일반적인 스캔 오류 및 해결 방안	20분

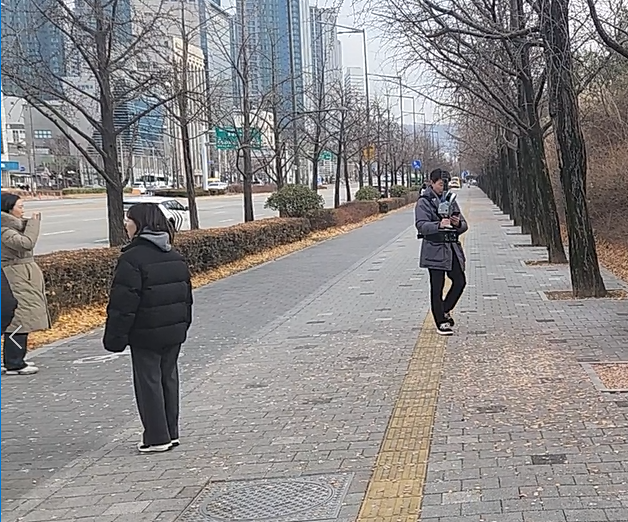

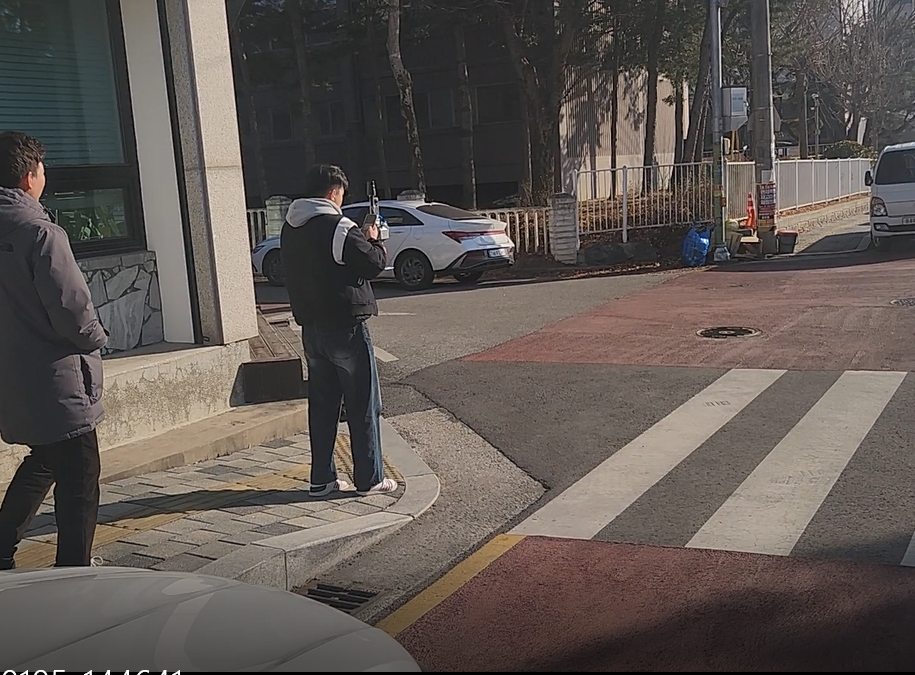

현장 스캔 실습 - 실제 스캔	실제 대상물 스캔 실습 현장에서 스캔 결과 미리 확인	10분

2 단계: 스캔 데이터 처리(Trion Model 소프트웨어) 교육 (2시간)

구 분	주 요 내 용	소 요 시 간
스캔 데이터 다운로드	스캐너와 PC 연결로 데이터 다운로드 스캔 데이터 형식 이해(fjdslam2, las, invs, mp4 등) Trion Model 인터페이스 구성 및 조작법	30분
포인트 클라우드 매핑 및 컬러링 자동화 실행	원본 데이터를 포인트 클라우드 매핑 자동화 RTK 위성 좌표 정합 및 좌표계 변환 자동화 내장/외장 카메라 영상을 포인트 클라우드에 컬러링 정합 자동화 노이즈 발생 원인과 필터링 자동화	30분

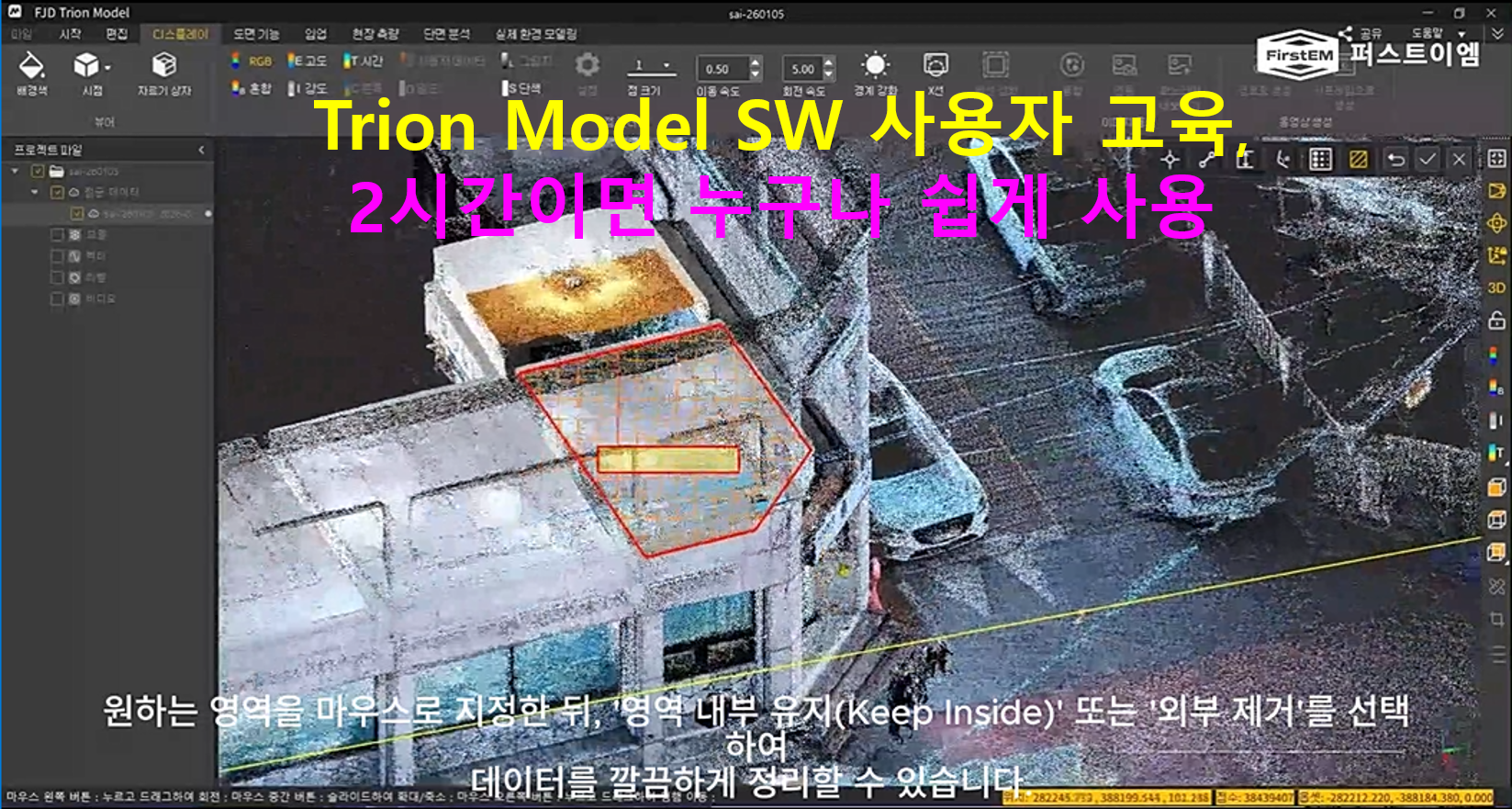

기본 분석 기능 활용	Data Clipping(영역 추출): 관심 영역 추출, 불필요 데이터 제거, 여러 스캔데이터 정합 Measurment(측정 도구) : 길이, 높이, 면적, 각도를 측정, 정확도 검증 Profile Analysis(단면 분석) : 단면 생성 및 분석, 윤곽선 생성, 경사도 측정 Volume(부피 산출): 재고량, 토사량 부피 계산 등	40분
산출물(5가지 포맷) 생성 및 내보내기	포인트 클라우드: las,e57 등 메쉬: obj, ply 등 3D Gaussian 모델 2D도면: dwg 등 도면모듈(옵션) 필요 Fly-through 비디오 파일: mp4, 웹 공유	20분
특화모듈 교육 [2D도면/단면분석/현장측량/임업관리]	2D 도면 모듈: 2D도면 생성, 2D/3D CAD연동(단면도, 입면도), 치수측정 단면 분석 모듈: 설계 기준선 생성, 단면분석, 설계-시공 비교, 단면분석 리포트 현장 측량 모듈: 현장보고서, 현장 마킹 툴, 기호 라이브러리, 도로 표식 임업 관리 모듈 : 자동 수목 세그멘테이션, 속성분석, 나무 부피 및 저장량 추정	30분 (모듈 사용자 추가교육 시간)

교육시에 제공되는 자료

스캐너 모델별 퀵 가이드
Trion Model 사용자 가이드

교육 후 기대 효과

스캐너를 혼자서도 안정적으로 운영이 가능
스캔 데이터가 업무에 바로 사용되는 결과물로 이어지는 이해
문제발생시에 어디를 점검하고 어떻게 해결해야 하는지에 대한 기준 정립
단순 사용자에서 실무 활용자로 전환

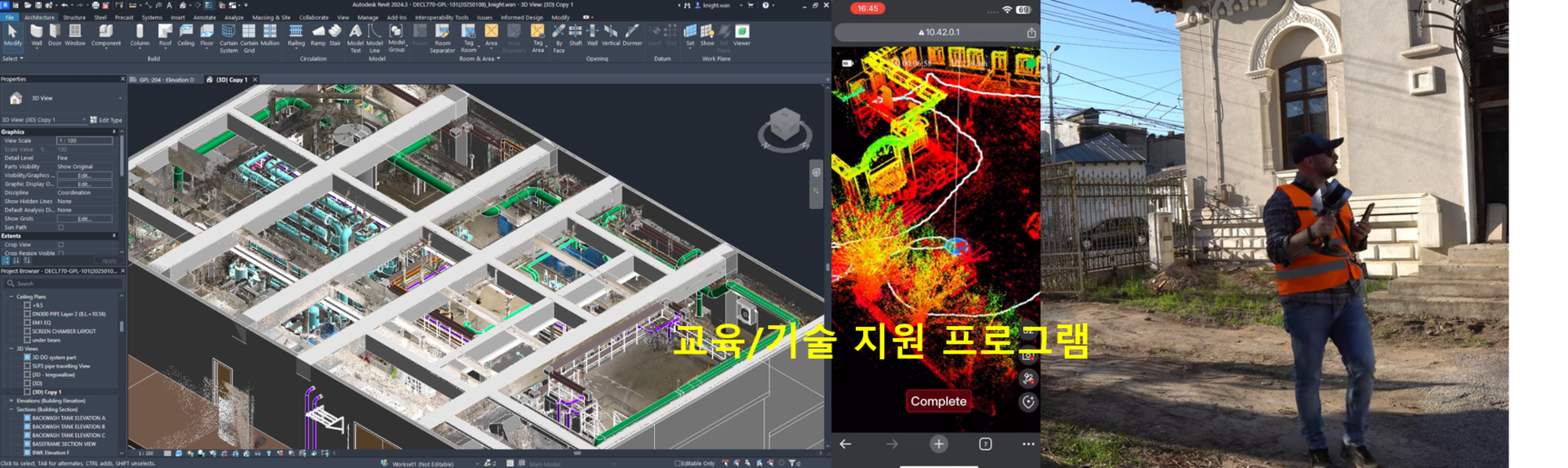

교육후 기술 지원서비스

기술지원

이메일, 카카오톡, 전화(9시 ~ 18시)를 통한 기술 문의 지원
PC원격 지원 서비스(필요시)
소프트웨어 업데이트 및 신규 기능 안내

추가 교육

필요시에 방문 교육
기술 세미나 개최
