대형 부품 제작에는 두 개의 벽이 있습니다. 충분히 크게 만들 수 있는가, 그리고 크게 만들어도 정확한가. 대부분의 3D프린팅 방식은 이 두 번째 벽을 넘지 못합니다.
크기의 벽 — 분할 출력
장비 사이즈가 부족하면 부품을 여러 조각으로 나눠 출력한 뒤 접합해야 합니다. 접합부의 단차와 정렬 오차가 그대로 누적되어, 정작 확인하려던 조립성·매치성 검증의 신뢰도를 떨어뜨립니다.
정확도의 벽 — 후변형
대부분의 3D프린터는 대략 20~25cm를 넘어서면 열수축과 잔류응력으로 뒤틀림이 발생합니다. 부품이 커질수록 변형은 기하급수적으로 증가해, 큰 부품일수록 치수 정확도가 무너집니다.
왜 커질수록 더 심해지는가
재료는 높은 온도에서 굳으며 수축하는데, 부품의 모든 부위가 같은 속도로 식지 않습니다. 빌드 플랫폼에 가까운 아래쪽은 따뜻하게 유지되고 위쪽은 빨리 식습니다. 이 온도 차이가 내부 응력을 만들고, 결국 X/Y 방향 Bowing, Z축 Curling, 표면 Warping으로 이어집니다. 작은 부품은 균일하게 식지만, 대형부품은 같은 층에서도 온도 차가 커져 변형이 뚜렷해집니다.
주의해서 봐야 할 점. 대형 출력을 내세우는 장비 상당수는 제작 크기는 크게 표기하면서, 정작 치수 정확도 사양은 공개하지 않습니다. 크게 만들 수 있다는 것과 정확하게 만들 수 있다는 것은 다른 문제입니다. 정확도 사양이 명시되지 않았다면, 대형 부품에서의 치수는 출력해보기 전에는 확인할 방법이 없습니다.
대형(50cm~1m) 비교
Stratasys FDM
SLS
SLA
대형부품 변형
후변형 없이 정확도 유지
크기 증가 시 변형 심화
크기 증가 시 변형 심화
변형 원인
오븐 챔버·열풍으로 균일 제어
파우더 베드 내 불균일 냉각
UV 경화 시 내부 응력·후경화
장기 치수 안정성
1년 후에도 ±0.03~0.05mm
흡습에 의한 변화 가능
후경화 진행, 추가 변형
대형 조립성
체결·조립 검증 가능
변형으로 조립 곤란
변형·파손으로 조립 곤란
현장 비교 사례 · BMT
국내 티어1 자동차 부품기업의 헤드램프 장비 선정(BMT)
대상: 최대 70cm 내외의 넓고 긴 형상 파트. CMM 측정으로 정확도, 시편으로 물성, 전 파트 체결로 조립성 검증
Stratasys FDM — 변형 없이 0.002mm/mm 이내 만족, 체결·조립 테스트 가능, 물성도 기준치 이상(ABS)
SLS — 뒤틀림으로 허용 기준 크게 초과, 변형으로 조립 불가(Nylon)
SLA — 뒤틀림으로 허용 기준 초과, 변형·체결 시 파손으로 조립 불가(레진)

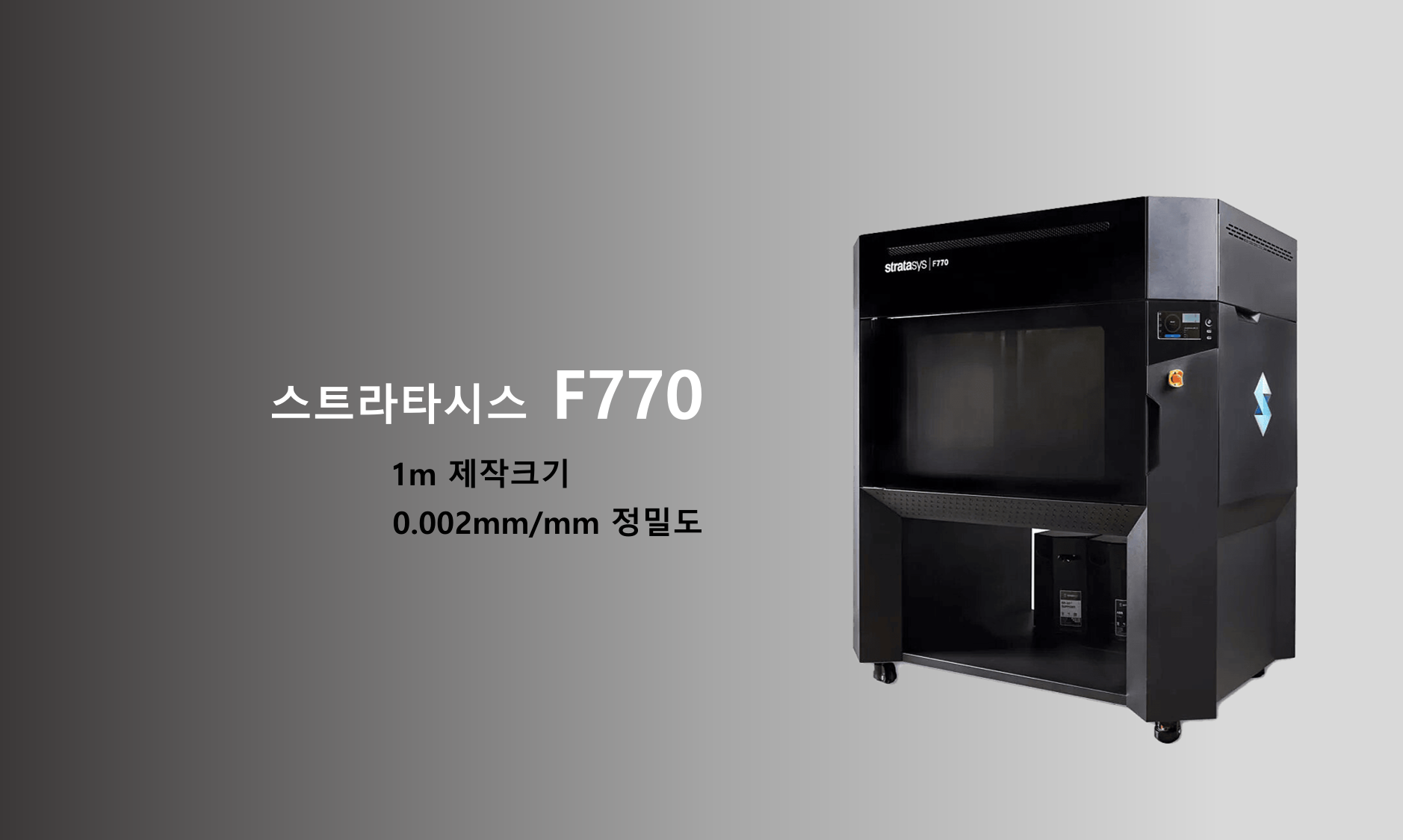

F770은 어떻게 대형부품의 고정확도를 구현하는가
F770은 크기와 무관하게 ±0.002mm/mm의 실측 정확도(CMM 기준)를 유지합니다. 비결은 단순한 데스크탑 FDM의 확대 버전이 아니라, 산업용 고온 챔버·정밀 모션·고도화된 슬라이싱이 결합된 제조 시스템이라는 점입니다.
1
균일 가열 열풍 챔버
70℃ 고온 챔버가 부품 전체를 동일 온도로 유지합니다. 새로 적층된 층과 식어가는 층의 온도 차가 작아져 잔류응력이 최소화되고, 열수축에 의한 뒤틀림이 사실상 사라집니다.
2
챔버 내 서서히 냉각
출력물이 챔버 안에서 천천히 자연 냉각되도록 설계되어, 전체 부품이 동일한 속도로 수축합니다. 변형을 유발하는 급격한 냉각을 원천 차단합니다.
3
CNC급 모션 제어
고정밀 리니어 가이드와 서보 기반 모션으로 1m 범위에서도 오차가 누적되지 않습니다. 대형 프레임에서도 축 정렬·링크 길이 같은 민감한 치수를 신뢰할 수 있습니다.
4
정밀 압출 · 응력 최적화
토출량 편차가 거의 없는 압출 제어로 직진도·평탄도를 확보하고, Adaptive Slicing과 내부 채움 구조로 부품에 작용하는 변형력을 구조적으로 줄입니다.
스펙을 읽는 법. F770의 ±0.002mm/mm는 단순한 위치 정밀도(Positioning accuracy)가 아니라, 출력 후 재료 수축까지 반영한 실제 완성 파트의 실측 정확도(CMM)입니다. 위치 정밀도는 재료가 식으며 변형되는 수치를 반영하지 못하므로, 대형부품에서는 반드시 실측 기준의 정확도를 확인해야 합니다.
분할 없이, 한 번에

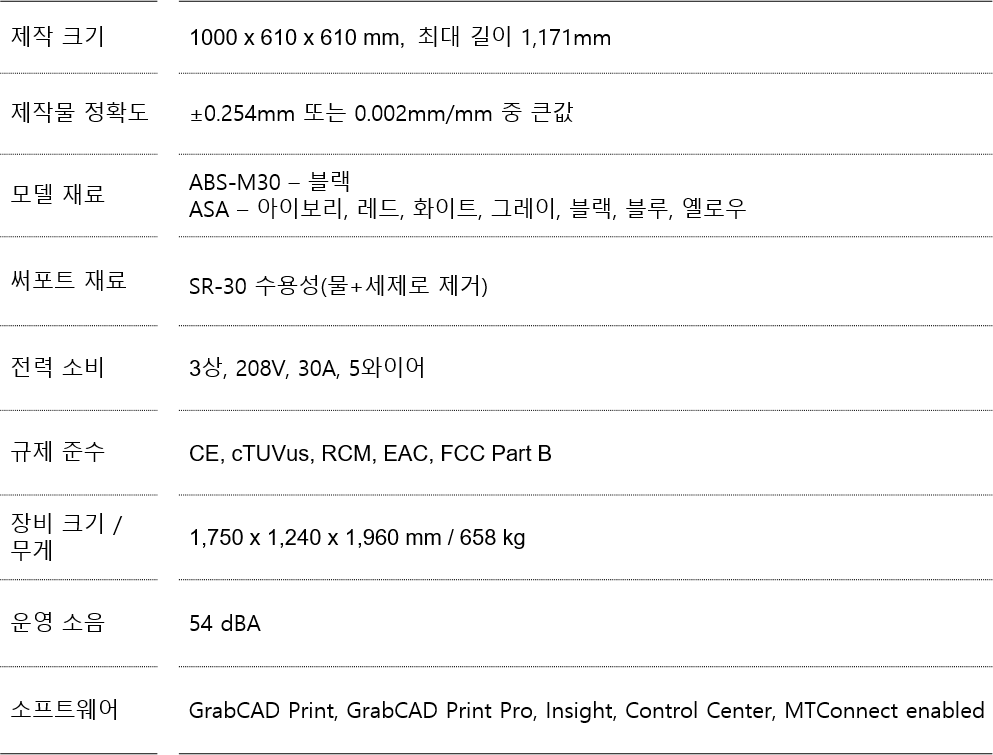

1,000 × 610 × 610 mm (대각선 1,171mm)의 부품을 단일 파트로 출력합니다. 접합 공정과 그로 인한 오차가 사라지므로, 실물 크기 그대로 조립성과 기능성을 검증할 수 있습니다.
플라스틱의 강성과 내구성
대형 부품의 검증은 정확한 치수에서 끝나지 않습니다. 실제 하중과 진동을 견디는 강성이 있어야 의미 있는 기능 시험이 가능합니다. F770은 외관용 목업이 아니라 실제 엔지니어링 플라스틱으로 부품을 만듭니다.
SLA 레진 대비 강성
2~3배
광경화성 레진은 기계적 강도가 낮아 내부 응력을 버티지 못하고 쉽게 변형됩니다. ABS·ASA는 그보다 2~3배 높은 강성으로 실하중·진동 환경의 기능 시험이 가능합니다.
ABS-M30 내열온도
103.8℃
고온 환경 테스트에 적합한 내열성을 가져, 단순 형상 확인을 넘어 실제 운용 온도 조건에 가까운 검증을 수행할 수 있습니다.
1년 후 치수 변화
±0.03~0.05mm
1년 이상 보관 후에도 치수 변화가 이 수준에 머뭅니다. 광경화 방식에서 흔한 후경화·UV 노출에 의한 시간 경과 변형이 거의 발생하지 않는 안정적 산업용 열가소성 수지입니다.
