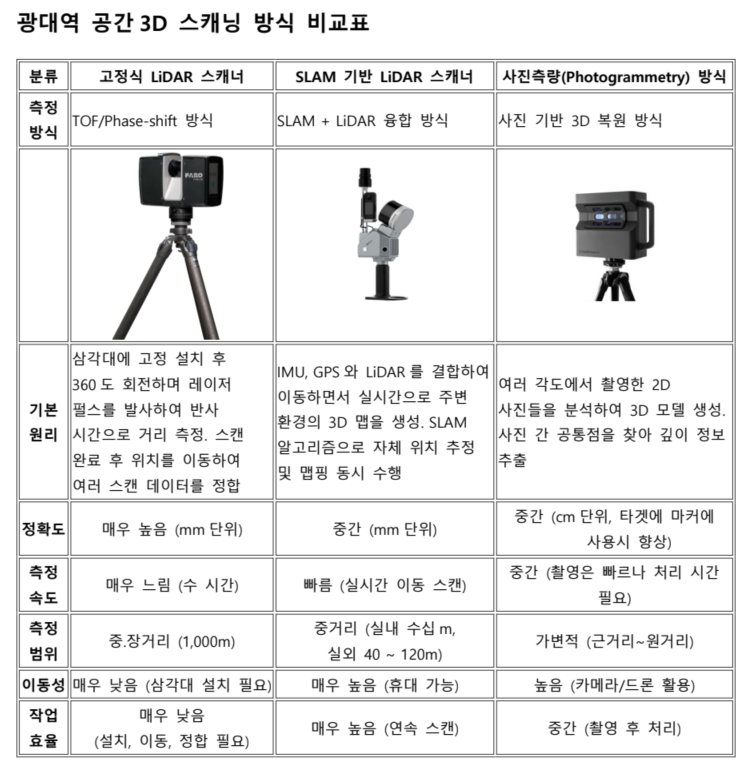

백서: 광대역 공간 3D스캐너 방식 비교

광대역 공간을 갭쳐하는 기술방식은 LiDAR 3D스캐너, 사진측량 방식으로 나눌수 있고, LiDAR 스캐너는 고정식과 SLAM(이동식)으로 나눕니다. 각 기술 방식별 특장점과 작업프로세스, 주활용 분야 등에 대한 비교를 보여주고 있습니다.

 ● 방식별 기본원리, 정확도, 측정속도, 측정범위, 작업 효율도 비교

 ● 특장점과 단점, 주요 제조사 및 모델, 방식별 작업 프로세스 비교

 ● 건축물 외관, 실내공간, 산업플랜트, 도로 측량, 문화재, BIM 등 활용분야에서 각방식별 적합도 .

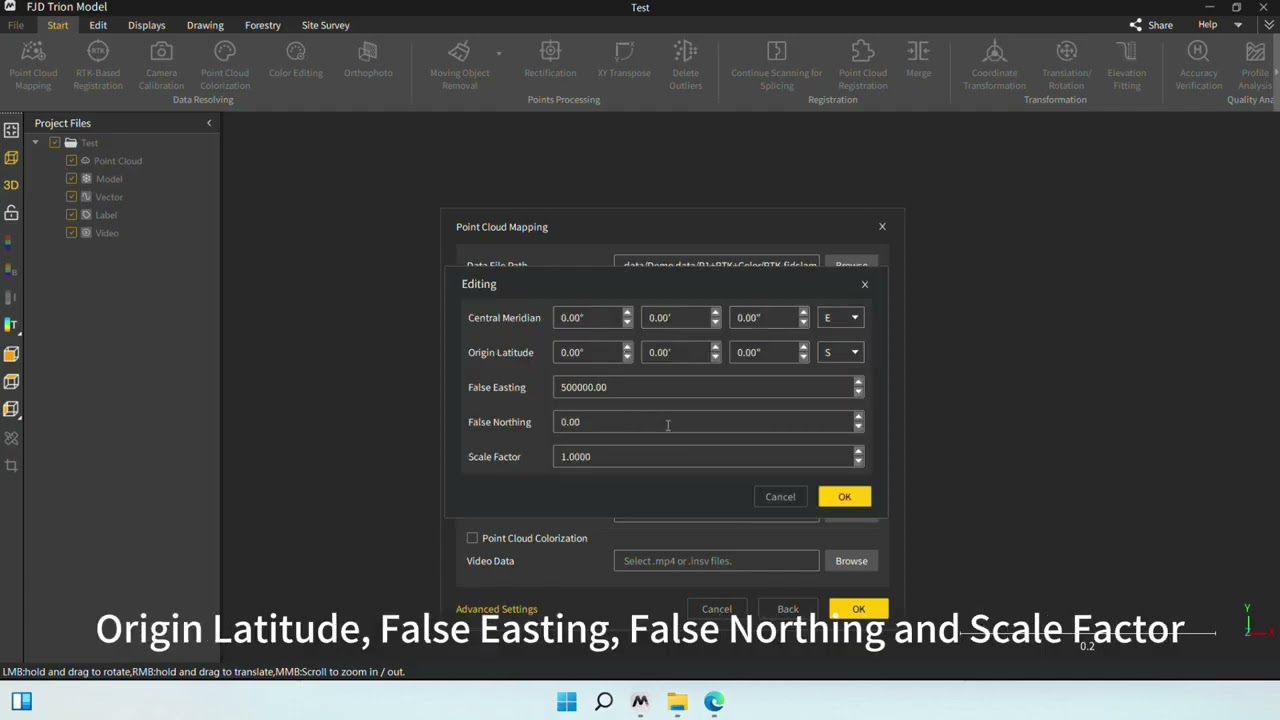

1. 자동 좌표계 변환 및 지리 참조 → 전문적인 측량 품질 보장

   ◾ RTK 융합: RTK 데이터를 결합해 절대 좌표계를 자동 설정

   ◾ 좌표계 생성: 다양한 국제 좌표계 지원 및 사용자 정의 좌표계 생성

   ◾ 지리 참조: 측량 표준에 부합하는 지리 참조 데이터 생성

   🔶 활용분야: 토목 측량, 지적 측량, 지형 조사, 건설현장 관리

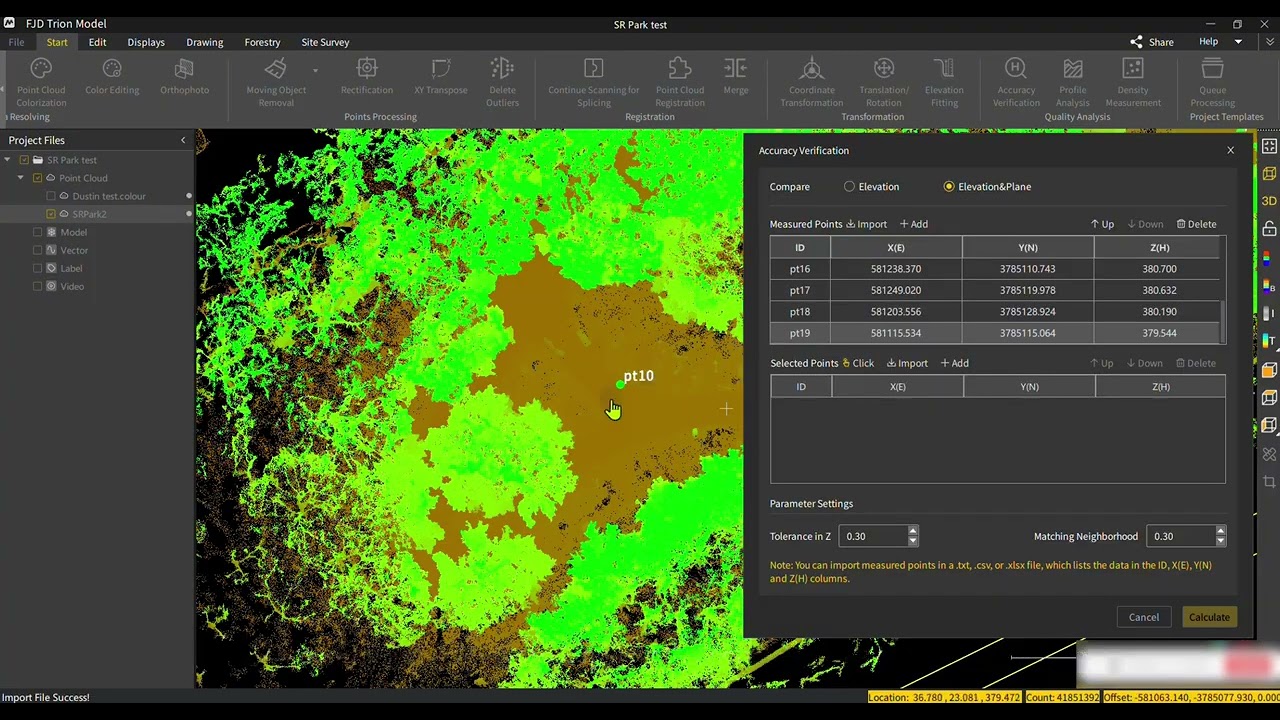

2. 정확도 검증  → 신뢰할 수 있는 데이터 품질 증명

   ◾ 기본 측정 기능: 거리,면적, 높이, 각도 등 다양한 기하 정밀 측정 지원

   ◾ 정확도 검증: 기준점(Point Cloud)과의 자동 비교 분석

   ◾ 보고서 생성: 정확도 검증 보고서 Excel 자동 생성

   🔶 활용분야: 품질 관리, 측량 성과 검증

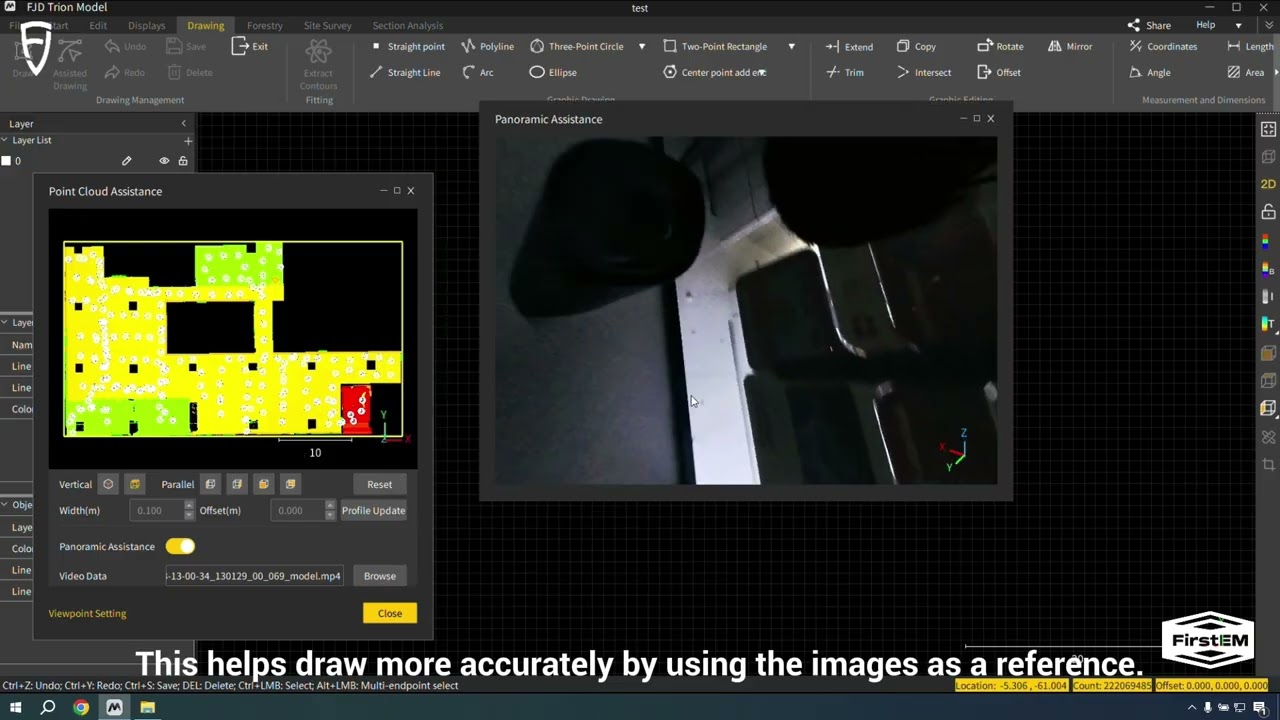

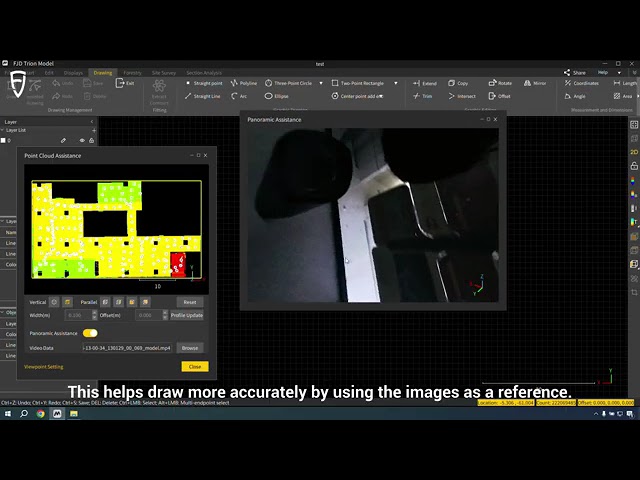

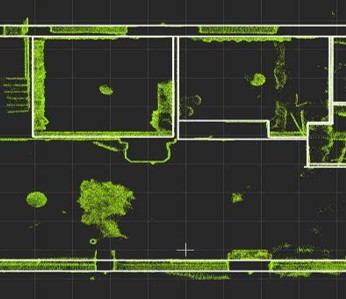

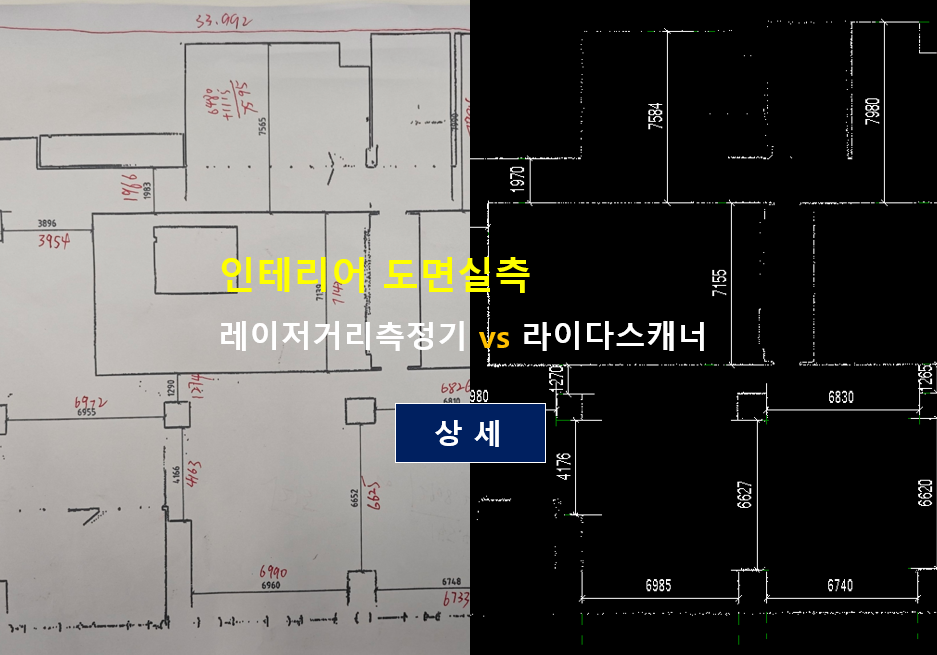

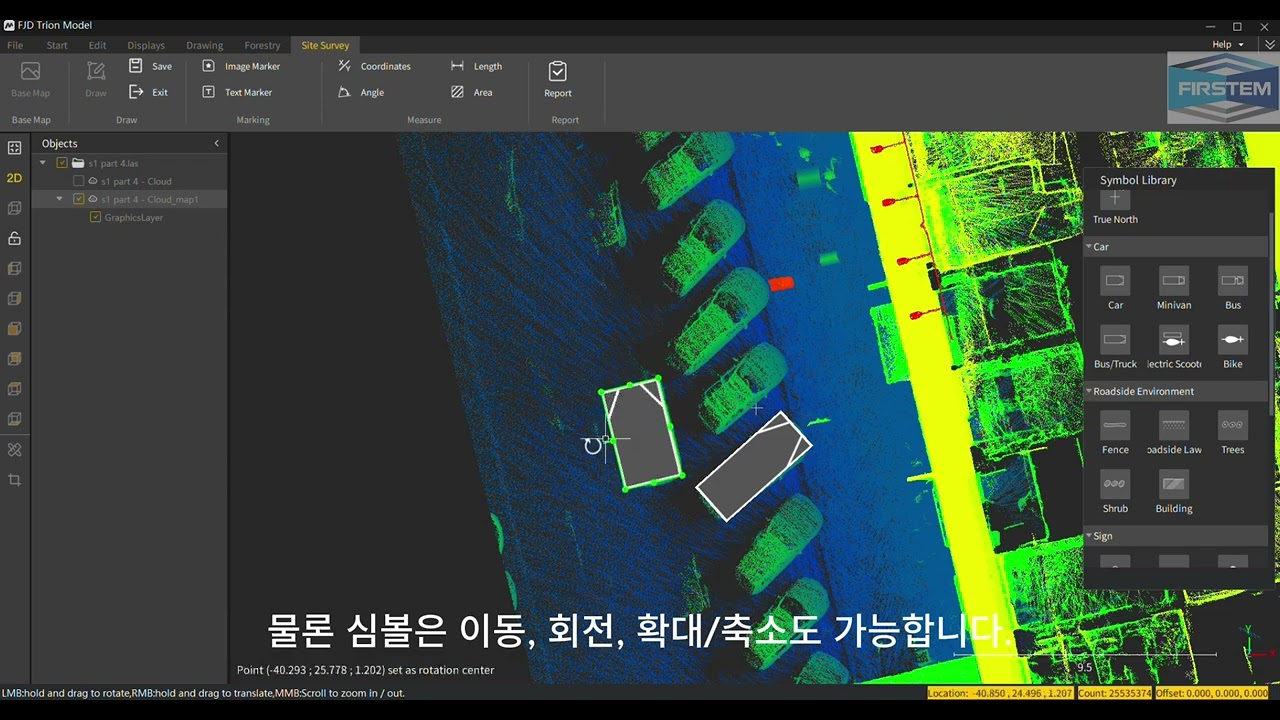

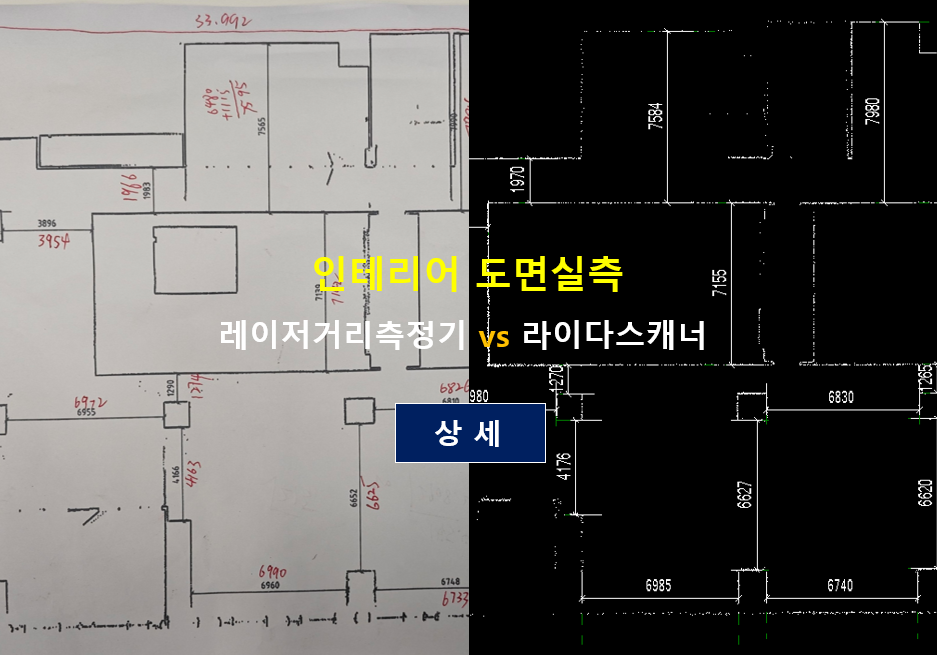

3. 2D 도면 자동 추출 & CAD 연동

    → 3D스캔 데이터를 바로 도면화, CAD 작업으로 확장

   ◾ 도면 보조 기능: 포인트 클라우드에서 2D 벡터 라인 자동 추출

   ◾ 그래픽 편집: 선 자르기, 연장, 대칭, 복제 등 CAD 수준의 편집 지원

   ◾ DWG/DXF 내보내기: AutoCAD, BIM 등 설계 툴과 완벽 호환

   🔶 활용분야: 건축도면 작성, 시설물 관리, 역설계

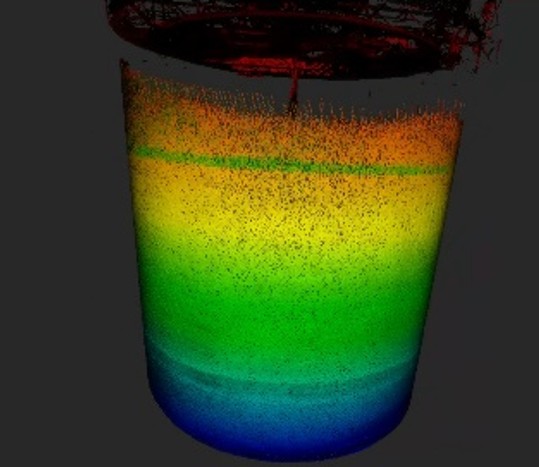

4. 부피 계산 및 비교 분석

     → 단순 스캔 데이터를 '분석 가능한 정량적 데이터'로 전환

   ◾ Grids Volume:

          🔹 토사량, 재고량 등 부피 자동 계산

          🔹 다양한 투영 평면 및 계산방법 지원

          🔹 Word 형식 보고서 자동 생성

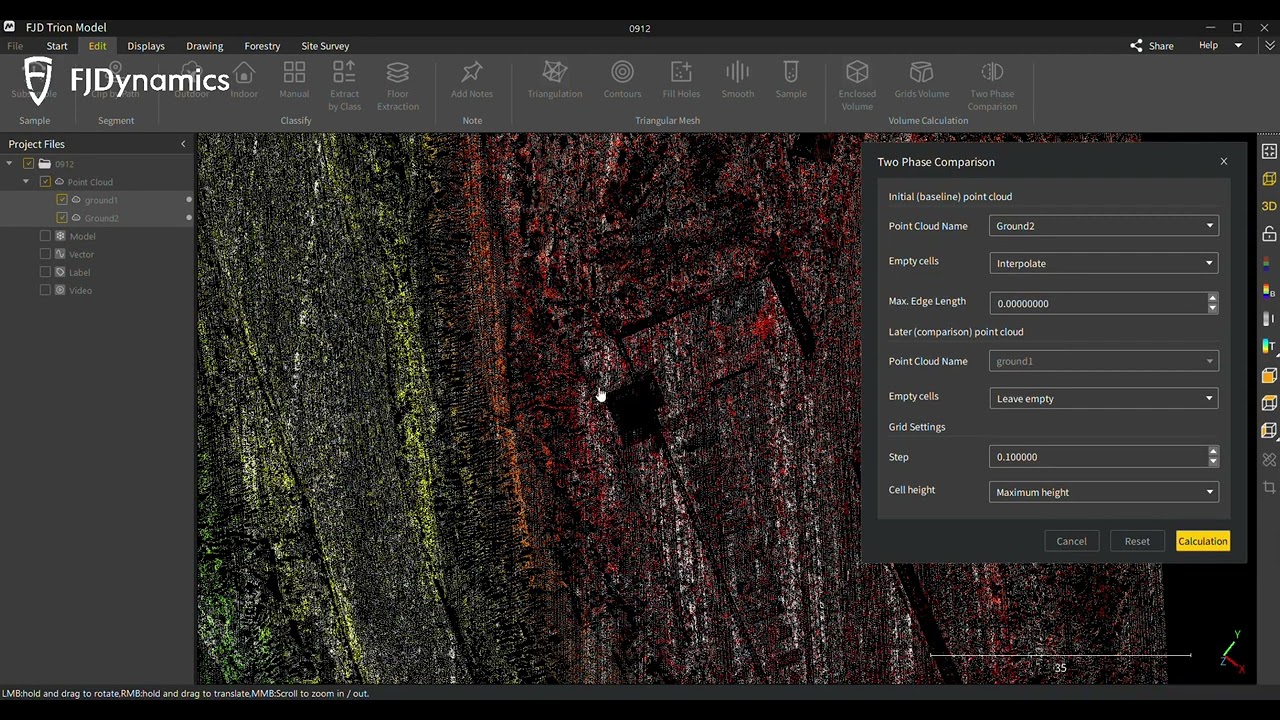

   ◾ 시계열 비교:                                                                     Grids Volume

         🔹  서로 다른 시점의 데이터 비교 분석

         🔹 시공 전후 변화량 정밀 측정

         🔹 빈 영역 자동 보간 처리

   🔶 활용분야: 토공량 산출, 재고 관리, 시공 진척도 관리, 변위 모델링

                                                                                                     시계열 비교

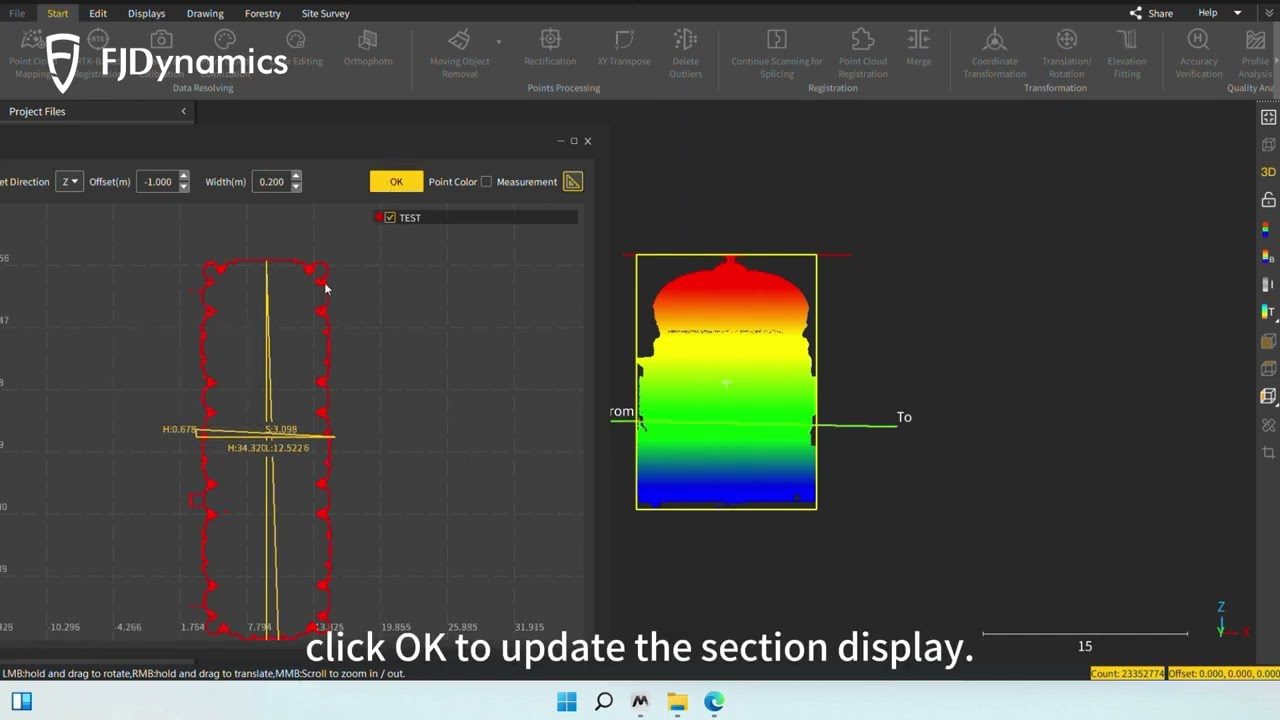

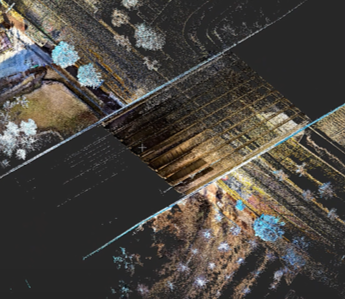

5. 프로파일 단면 분석 → 정밀한 단면 측정 및 검토

   ◾ 단면 생성: 임의 위치의 수직 / 수평 단면 생성

   ◾ 다양한 측정: 단면내 거리, 높이, 경사도 정밀 측정

   ◾ 조정을 통한 분석: 오프셋 및 두께 조정을 통한 상세 분석

   🔶 활용분야: 터널 검사, 도로 설계 검증, 건축물 변형 분석

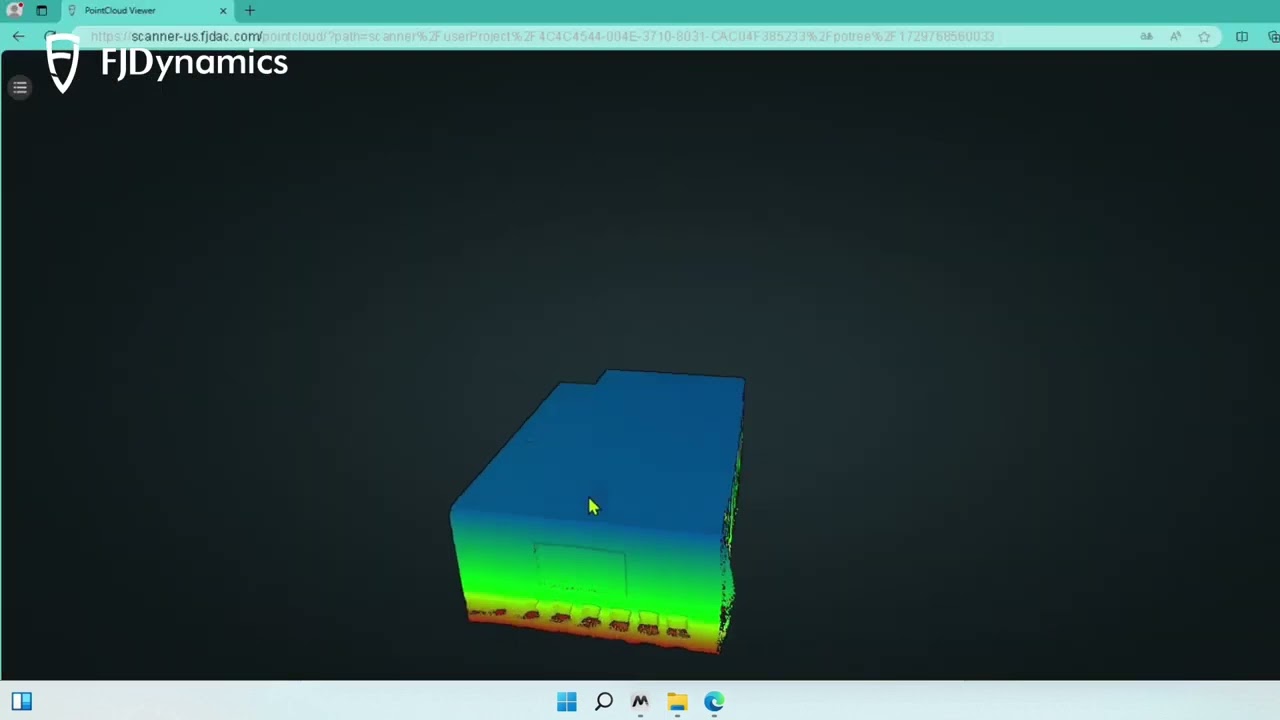

6. 원클릭 온라인 공유 → 즉각적인 협업 및 원활한 커뮤니케이션

   ◾ 온라인 공유: 처리된 포인트 클라우드를 클릭 한번으로 온라인 업로드

   ◾ 고객과 협업: URL 링크를 통해 누구나 웹브라우저에서 3D데이터 확인

                              가능

   ◾ 웹에서 분석: 웹뷰어에서 직접 측정 및 분석 가능

   🔶 활용분야: 건설 현장 보고, 원격 협업, 고객 프리젠테이션

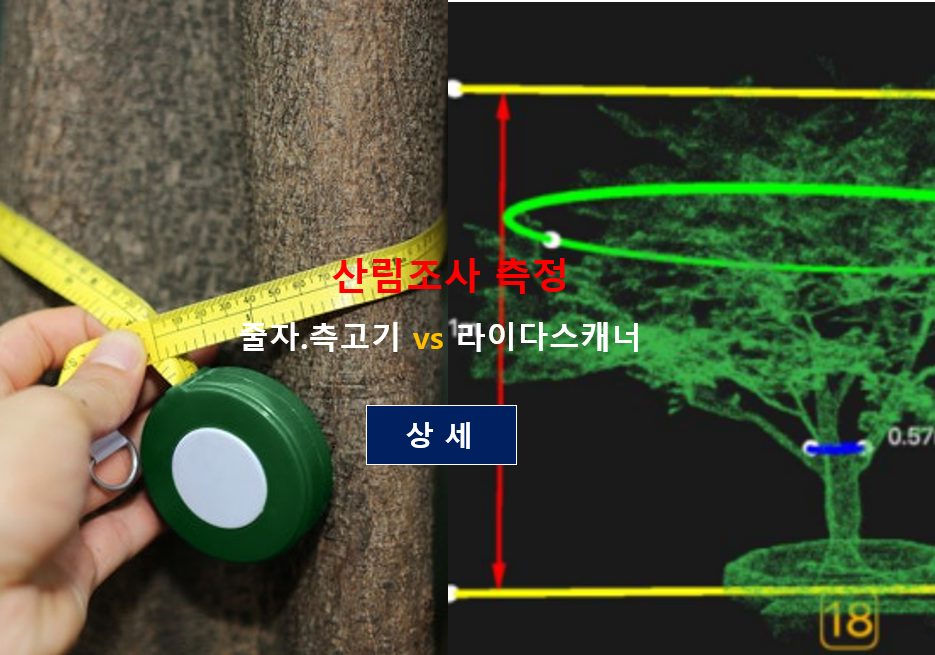

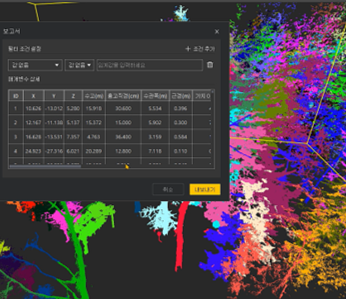

7. 임업 분석 모듈 → 산림조사의 혁신적 자동화

   ◾ 자동 수목 세그멘테이션 & 속성 분석: 지면점 자동 추출 및 단일 나무

         분할,  각 나무의 좌표, 높이, 흉고직경 (DBH), 수관 폭을 자동 계산

   ◾ 나무 부피 및 저장량 추정: 플롯 기반으로 전체 산림의 총 부피(용량)

         자동 추정

   ◾ 수종 식별 및 리포트 생성: 비디오 데이터와 연동해 수종별 시각화

         (각 나무에 라벨 지정) 및 Excel 보고서 생성

   🔶 활용분야: 산림 조사, 임업 관리, 환경영향 평가

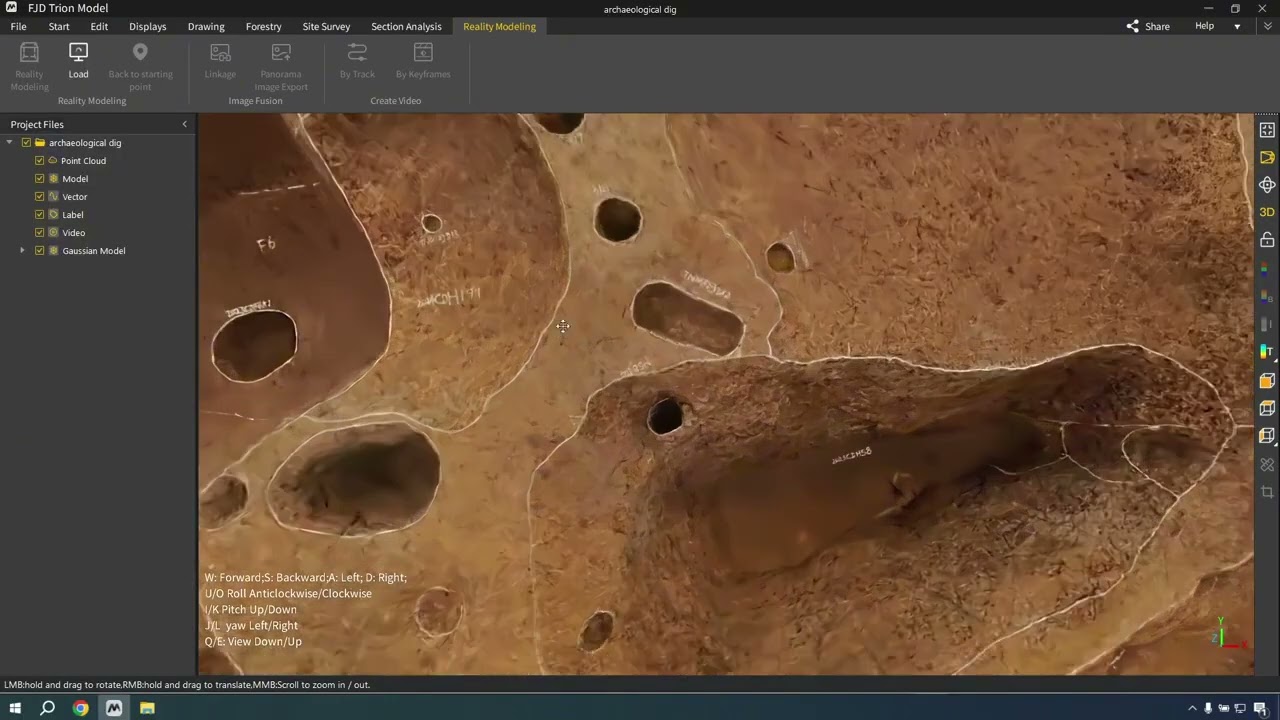

3D 가우시안 스플래팅 통한 고고학 현장에서 효율적 문서화

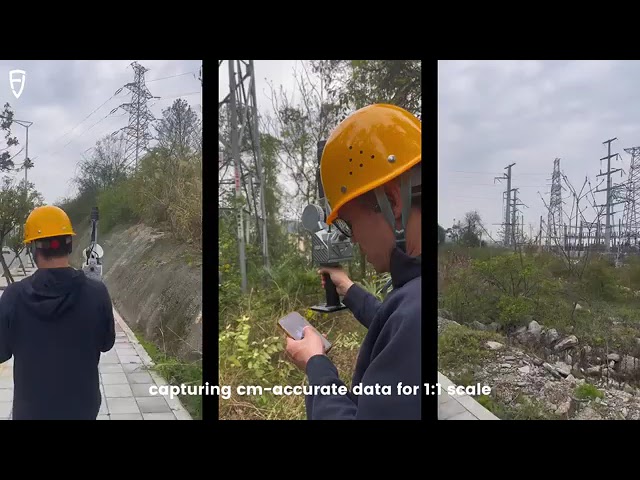

전력 발전소 스캐닝 시연
